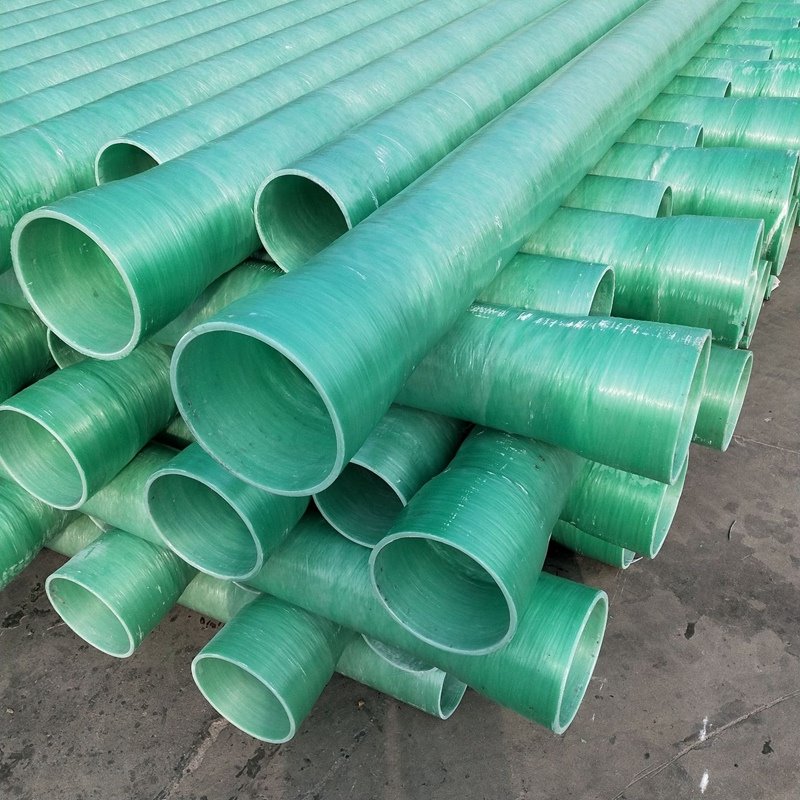

GFRP-avsaltningsvattenrör med stor diameter för havsvatten, behandlat vatten och kompatibel saltlösning i avsaltningsanläggningar och vattenreningsanläggningar. Glasfiberförstärkning ger strukturell styrka, medan den härdbara hartsmatrisen ger korrosionsbeständighet när den väljs som driftsmedium.
Rördiameter, tryckklassificering, ringstyvhet, hartssystem och skarvkonfiguration specificeras enligt hydrauliska beräkningar, driftsförhållanden och installationskrav. Anpassade dimensioner och konfigurationer kan utvärderas mot projektritningar och bekräftade tillverkningsmöjligheter.

Viktiga produktfördelar

Korrosionsbeständighet
Hartsmatrisen och den inre korrosionsbarriären kan väljas för kloridrikt vatten och kompatibla behandlingskemikalier, beroende på kemikaliekoncentration och driftstemperatur.

Strukturell prestanda
Fiberförstärkning och laminattjocklek specificeras enligt designtryck, rördiameter och krav på mekanisk belastning.

Hydraulisk prestanda
En slät inre yta hjälper till att minska friktionsförlusterna. Den faktiska hydrauliska prestandan beror på inre diameter, flödeshastighet och rörledningslayout.

Hantering Effektivitet
Den relativt låga vikten av GFRP kan förenkla transport, lyft och installationsplanering för rörledningar med stor diameter.

Avsaltningsapplikationer

01/

Havsvattenintag
Överför havsvatten från intagsanläggningar till screening- och förbehandlingssystem. Materialvalet tar hänsyn till salthalt, temperatur och kemikalieexponering.

02/

Förbehandling Vatten
Ansluter filtreringsenheter, pumpstationer och processvattenledningar enligt erforderlig tryckklass och driftsförhållanden.

03/

Överföring av avsaltat vatten
Leder behandlat vatten till lager och distributionsledningar. Materialvalet bör uppfylla tillämpliga vattenkvalitetskrav.

04/

Utsläpp av saltlake
Transporterar koncentrerat saltvatten där hartssystemet, korrosionsbarriären och rörkonstruktionen är lämpliga för angiven köldbärarsammansättning och temperatur.

Tekniska specifikationer

Parameter	Specifikation
Produkttyp	Glasfiberförstärkt polymerrör
Referensdiameterintervall	65 till 1500 mm
Referensväggtjocklek	5 till 18 mm
Maximum Publiced Working Pressure	2.5 MPa
Publicerad Temperaturområde	-45 grader till 100 grader
Förstärkning	Glasfiber
Hartsmatris	Modifierat vinylharts eller kompatibelt harts
Ringstyvhet	SN2500 till SN10000 Pa
Rörlängd	6 till 12 meter
Ledkonfiguration	Hylsa, hylsa, flänsad eller laminerad
Förmedlas medium	Havsvatten, behandlat vatten eller saltlake
Dimensionella toleranser	Godkända ritningar och specifikationer
Inspektion	Visuella och dimensionella kontroller och specificerade tester

Material och rörkonstruktion

Glasfiberförstärkning
Glasfiber utgör den strukturella förstärkningen. Fiberarrangemang och laminattjocklek bestäms av den erforderliga mekaniska prestanda och designförhållanden.

Hartsmatris
Hartset binder armeringen och bidrar till kemikalieresistens. Urvalet beror på salthalt, temperatur, kemisk koncentration och exponeringsförhållanden.

Inre korrosionsbarriär
Det inre skiktet skyddar det strukturella laminatet från det transporterade mediet. Dess sammansättning och tjocklek specificeras i enlighet med servicemiljön.

Strukturella och yttre skikt
Det strukturella laminatet bär designbelastningar, medan det yttre skiktet ger ytskydd lämpligt för installationsmiljön.

Riktlinjer för val av rör

Designtryck

Bekräfta drifttryck, maximalt designat tryck, överspänningsförhållanden och vakuumkrav där tillämpligt. Röret och skarvarna måste uppfylla de angivna konstruktionsvillkoren.

Diameter och flöde

Bestäm erforderlig inre diameter från flödeshastighet, tillåten hastighet och hydrauliska beräkningar. Ta hänsyn till väggtjocklek vid beräkning av flödesarea.

Ringstyvhet

För nedgrävda rörledningar, ange erforderlig styvhetsklass enligt nedgrävningsdjup, markförhållanden, grundvattennivå, trafikbelastning och installationsdesign.

Kemisk kompatibilitet

Ange mediumsammansättning, salthalt, temperatur och behandlingskemikalier. Koncentrerad saltlösning och rengöringslösningar kräver specifika materialkompatibilitetskontroller.

Anpassade tillverkningsalternativ

Mått
Diameter, väggtjocklek och rörlängd kan utvärderas mot bekräftad produktionskapacitet och godkända tekniska ritningar.

Materialkonfiguration
Hartssystem och korrosionsbarriärkonstruktion kan specificeras enligt det transporterade mediet och driftsförhållandena.

Beslag och anslutningar
Flänsar, armbågar, T-stycken, reducerare och andra kompatibla komponenter kan utvärderas mot den erforderliga pipelinelayouten.

Ritningsrecension
Dimensionella scheman, anslutningsdetaljer och tekniska specifikationer kan granskas före produktionsgodkännande för att fastställa tillverkningskrav.

Skarvar och installation

Gemensamt urval

Muff, hylsa, flänsförband eller laminerade skarvar kan övervägas beroende på rördiameter, designtryck och installationsförhållanden. Tillgänglighet beror på den valda konfigurationen.

Support och anpassning

Stödavstånd, förankringspunkter, tillåten nedböjning och anslutningsbelastningar måste följa godkänd installationskonstruktion.

Hantering och förvaring

Använd lämpliga lyftselar och stabila stödpunkter. Skydda rörytor och fogändar från stötar, koncentrerad belastning och hanteringsskador.

Installationsplanering

Bekräfta strö, förberedelse av dike, krav på återfyllning, åtkomst till anslutning och inspektionsprocedurer före installation.

Kvalitetskontroll och dokumentation

Dimensionell inspektion
Verifiera diameter, väggtjocklek, rörlängd och anslutningsmått mot godkända ritningar och specificerade toleranser.

Material spårbarhet
Definiera materialidentifiering och produktionsposter i projektkvalitetsplanen där spårbarhet krävs.

Produkttestning
Visuell inspektion, dimensionskontroller och specificerade mekaniska eller tryckprover bör följa den godkända produktspecifikationen och inspektionsplanen.

Teknisk dokumentation
Tillämpliga standarder, certifikat och testrapporter måste motsvara den faktiska produkten och tillverkningsomfånget. Nödvändig dokumentation bör bekräftas före produktion.

Vanliga frågor

F: Vilket diameterområde finns tillgängligt?

S: Referensproduktsortimentet är 65–1 500 mm. Tillgängligheten beror på önskad väggtjocklek, tryckklassificering och rörkonfiguration.

F: Kan röret anpassas för havsvatten och saltlösning?

A: Ja. Dimensioner och materialkonstruktion kan utvärderas för det avsedda mediet, beroende på kemisk kompatibilitet och bekräftad tillverkningskapacitet.

F: Vilken information krävs för val av rör?

S: Ange önskad diameter, flödeshastighet, designtryck, driftstemperatur, transportmedium, ringstyvhet, installationsmetod och tillämpliga projektspecifikationer.

F: Vilken skarvtyp är lämplig för avsaltningsrörledningar?

S: Ledvalet beror på tryck, diameter, installationsförhållanden och underhållskrav. Kompatibilitet med den valda rörkonfigurationen måste bekräftas.

F: Kan projektritningar användas för tillverkning?

A: Ja. Tekniska ritningar och tekniska scheman kan granskas för att bekräfta dimensioner, materialkonstruktion, anslutningsdetaljer och inspektionskrav innan tillverkningsgodkännande.
