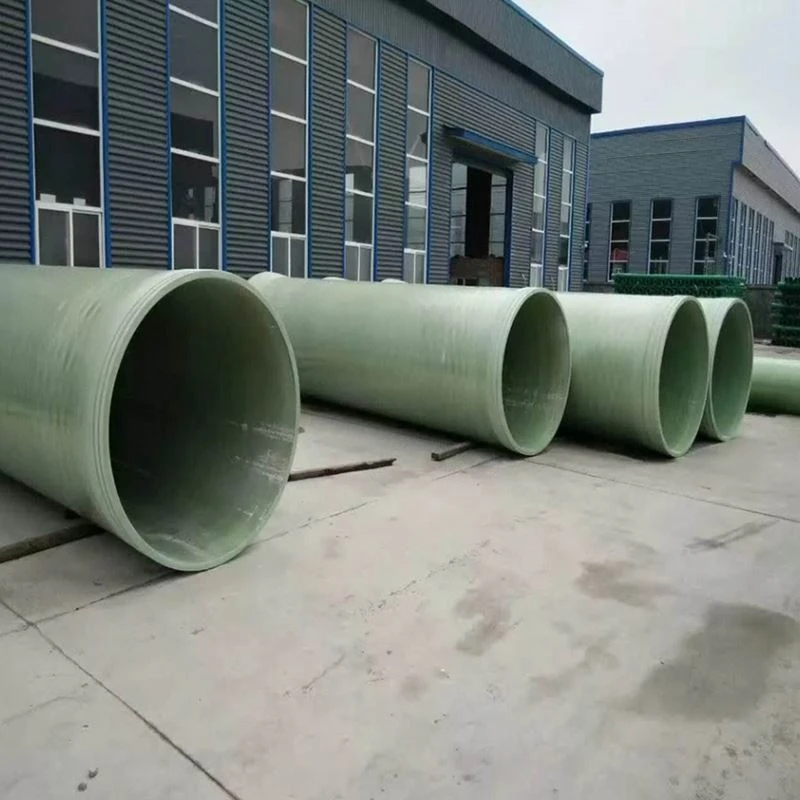

FRP Pump Station Pipe är ett glasfiberarmerat plaströr för trycksatt vätskeöverföring i pumpstationer och tillhörande rörledningssystem. Dess kompositvägg kombinerar glasfiberförstärkning med en härdplastmatris för strukturell styrka och korrosionsbeständighet. Typiska applikationer inkluderar pumputloppsledningar, avloppsvattenöverföring och industriella vattensystem. Diameter, tryckklass, väggtjocklek, hartssystem, rörlängd och anslutningar specificeras enligt driftsförhållanden och projektritningar.
Viktiga fördelar
Korrosionsbeständighet
Hartssystemet kan väljas efter vätskesammansättning, koncentration och driftstemperatur för lämpligt vatten, avloppsvatten och industriella tillämpningar.
Tryckspecifik konstruktion
Väggkonstruktionen anpassas till erforderlig tryckklass och konstruktionsförhållanden. Normalt drifttryck och förväntat övertryck måste beaktas vid valet.
Lättviktshantering
Den relativt låga vikten av FRP-rör hjälper till att förenkla transport, positionering och installationsplanering för pumpstationsrör.
Flexibel konfiguration
Rördimensioner, längder och anslutningsdetaljer kan koordineras med godkända ritningar för att matcha rörledningens layout och installationsgränssnitt.
Ansökningar
Pumputloppsledningar
Tryckledningar som transporterar vatten från pumpstationer till transmissionsledningar, distributionsnät eller nedströms behandlingsprocesser.
Överföring av avloppsvatten
Pump- och överföringsledningar för avloppsvattensystem, med hartsval baserat på vätskesammansättning och driftsförhållanden.
Industriella vattensystem
Processvattencirkulations- och överföringsledningar där den valda kompositkonstruktionen är kompatibel med servicemediet.
Kommunal infrastruktur
Tryckvattenöverförings- och dräneringsprojekt som kräver korrosionsbeständiga kompositrör som specificeras för projektförhållandena.
Tekniska specifikationer
|
Parameter |
Referensspecifikation |
|
Rördiameter |
65–1500 mm |
|
Väggtjocklek |
5–18 mm |
|
Arbetstryck |
Upp till 2,5 MPa |
|
Arbetstemperatur |
-45 grader till 100 grader |
|
Förstärkning |
Glasfiber |
|
Hartsmatris |
Vinylesterharts |
|
Tillverkningsprocess |
Filamentlindning |
|
Rörlängd |
6 m / 12 m |
|
Anslutningstyp |
Flänsad / Sockel |
Material och konstruktion
Glasfiberförstärkning
Glasfiber ger den primära strukturella förstärkningen och bidrar till rörets mekaniska prestanda.
Hartsmatris
Hartset binder armeringen och ger motstånd mot det transporterade mediet. Modifierat vinylharts är listat i det befintliga GFRP-rörsortimentet; slutgiltigt val beror på kemisk kompatibilitet och temperatur.
Inre korrosionsbeständigt lager
Det inre skiktet tillhandahåller vätskekontaktytan. Dess formulering bör väljas för det avsedda mediet och driftsförhållandena.
Strukturell vägg
Kompositväggen är specificerad för att uppfylla dimensions- och tryckkrav. Väggkonstruktionen beror på godkänd design och tillverkningsspecifikation.
Anpassningsalternativ
Mått och längd
Ange nominell diameter, väggtjocklek och rörlängd för att matcha rörledningslayouten och installationsutrymmet.
Tryckbetyg
Ange designtryck, normalt drifttryck och förväntade överspänningsförhållanden för teknisk granskning.
Hartsval
Identifiera vätskesammansättningen, koncentrationen där tillämpligt och driftstemperaturen för att fastställa materialkompatibilitet.
Anslutningsdetaljer
Flänsade ändar och andra anslutningsarrangemang kan granskas mot passande dimensioner, fogkrav och godkända ritningar.
Ritningsbaserad produktion
Anpassade konfigurationer kan bedömas mot projektritningar och bekräftade tillverkningsmöjligheter. Mått och produktionskrav avtalas före tillverkning.
Urvalsöverväganden
Tryckförhållanden
Bekräfta designtrycket och det förväntade transienta trycket för att fastställa den erforderliga klassificeringen för driftsområdet.
Vätskekompatibilitet
Ange medium, koncentration och temperatur. Dessa detaljer bestämmer lämpligheten hos det föreslagna hartssystemet.
Installationsmiljö
Identifiera installationsförhållanden ovan jord, under jord eller inomhus. Yttre belastningar, stödavstånd, förankrings- och fasthållningskrav bör följa projektdesignen.
Rörledningsgränssnitt
Verifiera flänsdimensioner, fogarrangemang, rördragning och anslutningspunkter innan du godkänner produktionsritningar.
Tillverkning och kvalitetskontroll
Rörtillverkningsprocessen använder glasfiberförstärkning, hartsimpregnering, kontrollerad lindning och härdning för att bilda kompositväggen. Kvalitetskontroller bör verifiera specificerade dimensioner, visuellt tillstånd och tillämpliga produktkrav.
Trycktester, måttinspektionsprotokoll och ytterligare provning kan definieras i den överenskomna inspektionsplanen. Tillämpliga standarder och dokumentation bekräftas mot den specifika produktkonfigurationen och projektspecifikationen.
