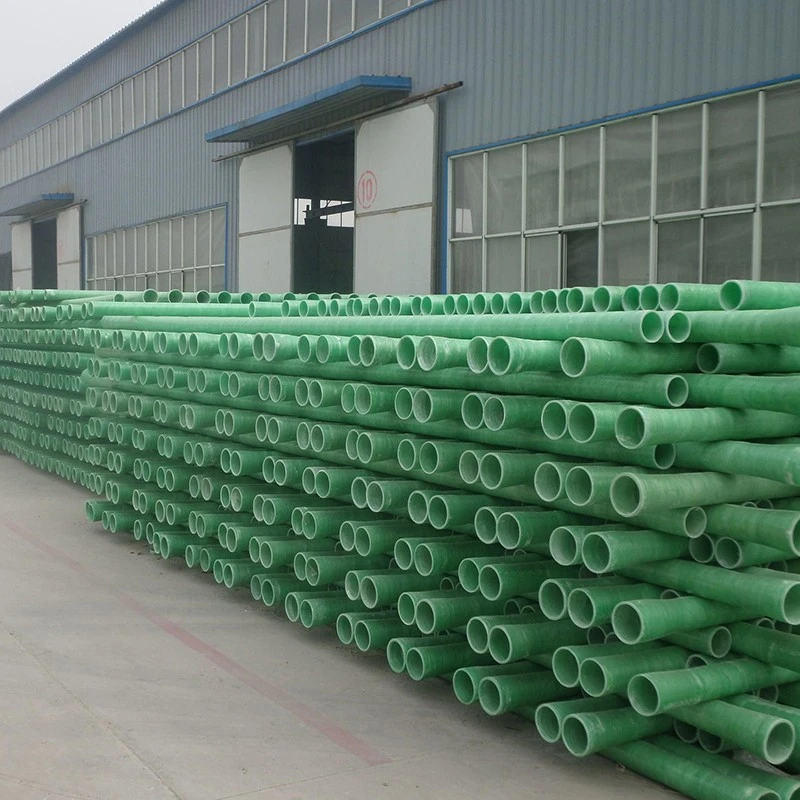

FRP Cooling Water Pipe är ett glasfiberförstärkt härdplaströr för cirkulation och överföring av kylvatten i industrianläggningar. Tillämpningar inkluderar kyltornskretsar, värmeväxlarnätverk, kraftverk och industriella processkylningssystem.
Kompositstrukturen kombinerar glasfiberförstärkning med en hartsmatris vald för användningsförhållandena. Diameter, väggtjocklek, hartssystem, rörlängd, tryckklassificering och anslutningar kan specificeras för att matcha projektets krav. Det slutliga valet beror på vattenkemi, driftstemperatur, designtryck, flödeshastighet och installationsförhållanden.
Viktiga fördelar
Korrosionsbeständighet
Hartssystemet kan väljas för kompatibelt kylvatten, inklusive sötvatten och vissa saltvattenapplikationer. Urvalet tar hänsyn till lösta salter, behandlingskemikalier och driftstemperatur.
Hydraulisk prestanda
Den släta inre ytan stöder effektivt vattenflöde. Rördiameter och flödeshastighet bestäms genom hydrauliska beräkningar för att möta erforderliga flödeshastigheter och tillåtna tryckförluster.
Lättviktskonstruktion
FRP-rör har en relativt låg vikt jämfört med många metalliska rörmaterial. Detta hjälper till att förenkla hantering, lyft och installationsplanering, särskilt för rör med stor diameter.
Systemintegration
Rörlängder, kopplingar och skarvkonfigurationer kan koordineras med godkända rörritningar, vilket stöder dimensionell överensstämmelse över det specificerade systemet.
Industriella applikationer
Kyltornskretsar
Cirkulerande vattentillförsel och returledningar mellan kyltorn, värmeväxlare och processutrustning.
Kraftgenerering
Hjälpkylvattenledningar och kompatibla vattennätverk i kraftproduktionsanläggningar.
Kemisk bearbetning
Industriell kylvattendistribution där vattenkemin kräver ett korrosionsbeständigt rörmaterial.
Industriell VVS
Kylvattenöverföring för centrala kylsystem och industriella värmeväxlingsapplikationer.
Vattenreningsanläggningar
Kompatibla rörledningar för kylvatten och bruksvatten som betjänar reningsutrustning och tillhörande infrastruktur.
Tekniska specifikationer
|
Parameter |
Referensspecifikation |
|
Produkttyp |
FRP Kylvattenrör |
|
Basmaterial |
Glasfiberförstärkt härdplast |
|
Nominell diameter |
65 till 1500 mm |
|
Väggtjocklek |
5 till 18 mm |
|
Referens Arbetstryck |
Upp till 2,5 MPa |
|
Referens arbetstemperatur |
-45 grader till 100 grader |
|
Hartssystem |
Epoxi, vinylester eller polyesterharts |
|
Rörlängd |
Standard eller anpassade längder |
|
Anslutningstyp |
Flänsade, limbundna eller hylsanslutningar |
|
Beslag |
Armbågar, tees, reducerar och flänsar |
|
Tillverkningsprocess |
Filamentlindning, med förbehåll för slutlig designbekräftelse |
Material och tillverkning
Glasfiberförstärkning
Glasfiber ger den strukturella förstärkningen. Fiberorientering och laminattjocklek väljs enligt de specificerade mekaniska belastningarna och designkraven.
Hartsmatris
Hartset binder armeringen och ger den korrosionsbeständiga matrisen. Urvalet tar hänsyn till vattensammansättning, behandlingstillsatser, temperatur och driftsförhållanden.
Filamentlindning
Filamentlindning placerar hartsimpregnerad armering i ett kontrollerat mönster runt en roterande dorn. Härdning och dimensionskontroll följer den godkända tillverkningsspecifikationen.
Anpassningsalternativ
Rördimensioner
Nominell diameter, väggtjocklek och rörlängd kan specificeras mot projektritningar och bekräftad produktionskapacitet.
Harts och laminat
Hartsformulering och laminatkonstruktion kan utvärderas mot arbetstryck, temperatur, vattenkemi och strukturella krav.
Anslutningar och beslag
Flänsade ändar, sammanfogade fogar, stum-och-lindningsförband, armbågar, T-stycken och reducerare kan specificeras där de stöds av det valda rörsystemet.
Ritningsbaserad produktion
Tillhandahåll rörritningar, anslutningsmått, driftsförhållanden och erforderliga kvantiteter för teknisk granskning och offert.
Kvalitetskontroll och dokumentation
Dimensionell inspektion
Rördiameter, väggtjocklek, längd och anslutningsmått kontrolleras mot godkända ritningar och specifikationer.
Visuell inspektion
Färdiga ytor och tillgängliga laminatområden inspekteras mot tillämpliga acceptanskriterier.
Prestandatestning
Tryck, mekaniska och andra tester bestäms av den godkända produktdesignen och projektspecifikationen.
Tekniska dokument
Tillgängliga dokument kan inkludera produktdatablad, måttritningar, materialinformation, inspektionsprotokoll och tillämpliga testrapporter. Certifikat och överensstämmelseförklaringar tillhandahålls där giltig dokumentation stödjer den angivna omfattningen.
Produktvalsguide
Specificera konstruktionstryck, normalt drifttryck, konstruktionstemperatur, flödeshastighet och förväntade tryckstötar för att fastställa den erforderliga rörklassificeringen.
Identifiera vattenkällan, lösta salter, behandlingskemikalier och relevanta koncentrationer för hartskompatibilitetsbedömning.
Bekräfta installation ovan jord eller nedgrävd, stödavstånd, externa belastningar, exponering för solljus och platsförhållanden. Nedgrävda system kräver bedömning av jordbelastningar och rörstyvhet.
Ange tillämplig konstruktionsstandard, tryckklass, inspektionskriterier och fogkrav. Röret, kopplingarna och skarvarna måste väljas som ett kompatibelt system.
